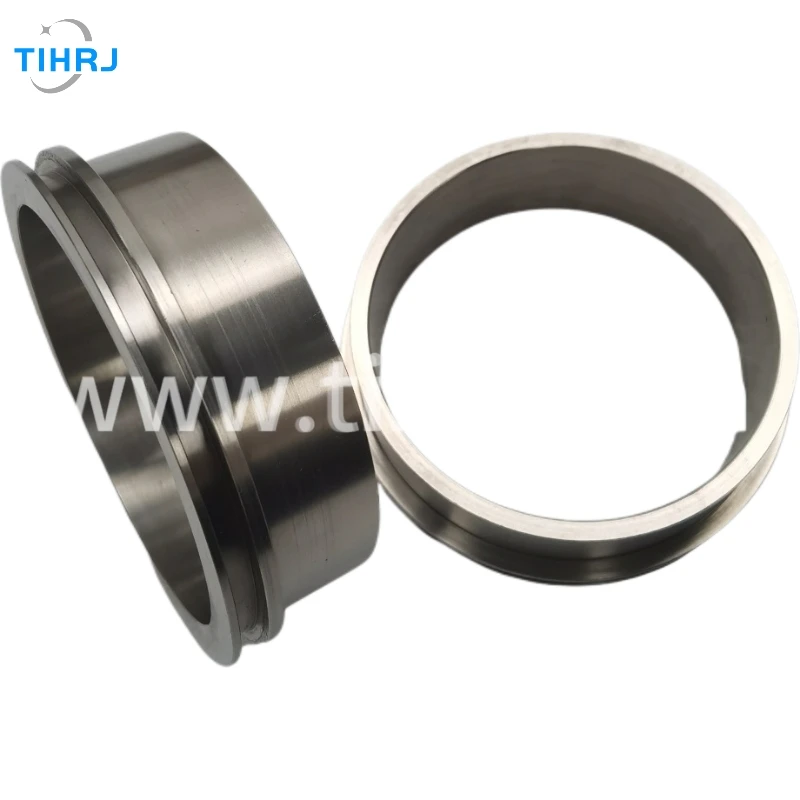

Ei! Sou fornecedor de flanges e hoje quero falar sobre como calcular a tensão do flange. É um aspecto crucial na utilização de flanges, seja para umFlange BOV de admissão,Flanges de banda V separadas, ouFlange MAF de titânio do sensor de fluxo de ar. Compreender a tensão do flange ajuda a garantir a segurança e a eficiência dos seus sistemas.
Por que calcular a tensão do flange?
Antes de nos aprofundarmos nos métodos de cálculo, vamos abordar rapidamente por que eles são tão importantes. Os flanges são usados para conectar tubos, válvulas e outros equipamentos em diversos setores, como petróleo e gás, químico e automotivo. Quando esses sistemas estão em operação, os flanges estão sujeitos a diferentes tipos de forças, como pressão, temperatura e vibração. Se a tensão em um flange exceder a resistência do material, poderá causar vazamentos, falhas e até acidentes. Assim, calcular a tensão do flange nos permite projetar e selecionar os flanges certos para o trabalho, garantindo que tudo corra bem.
Tipos de tensão do flange
Existem basicamente três tipos de tensão que um flange pode sofrer:
- Tensão Circunferencial: Esta tensão atua em torno da circunferência do flange. É causado pela pressão interna do fluido ou gás dentro do tubo. Quando a pressão pressiona a parede interna do flange, ela cria uma tensão semelhante a um arco que tenta expandir o flange.
- Tensão Radial: A tensão radial atua em uma direção perpendicular à tensão circunferencial, do centro do flange em direção à borda externa. Também está relacionado à pressão interna e é responsável por comprimir ou esticar o flange no sentido radial.
- Tensão Axial: A tensão axial ocorre ao longo do eixo do tubo. Pode ser causado por fatores como expansão ou contração térmica, bem como por forças externas aplicadas ao tubo.
Métodos de cálculo
1. Usando fórmulas padrão
O cálculo da tensão do flange pode ser bastante complexo, mas existem algumas fórmulas padrão que podem ser usadas como ponto de partida. Um dos métodos mais utilizados é baseado nos padrões ASME (American Society of Mechanical Engineers).
Para um caso simples de flange sob pressão interna, a tensão circunferencial ((\sigma_c)) pode ser calculada usando a seguinte fórmula:
(\sigma_c=\frac{P\vezes D}{2\vezes t})
onde:
- (P) é a pressão interna do fluido ou gás dentro do tubo
- (D) é o diâmetro do flange
- (t) é a espessura do flange
A tensão radial ((\sigma_r)) na superfície interna do flange pode ser calculada como:
(\sigma_r = -P)
E a tensão axial ((\sigma_a)) pode ser calculada como:
(\sigma_a=\frac{P\vezes D^2}{4\vezes (D_o^2 - D_i^2)})
onde (D_o) é o diâmetro externo do flange e (D_i) é o diâmetro interno.
No entanto, estas fórmulas baseiam-se em algumas suposições, tais como uma flange de parede fina e uma distribuição uniforme de pressão. Em aplicações do mundo real, os flanges podem ter diferentes geometrias, materiais e condições de carregamento, portanto, métodos mais avançados podem ser necessários.
2. Análise de Elementos Finitos (FEA)
A Análise de Elementos Finitos é uma ferramenta poderosa para calcular a tensão do flange. Permite-nos modelar a flange e os componentes circundantes num ambiente virtual e simular as condições reais de carregamento. Com FEA, podemos levar em consideração fatores como a geometria exata do flange, as propriedades do material e a interação entre as diferentes peças.
Aqui está um processo geral passo a passo para usar FEA para calcular a tensão do flange:
- Criação de modelo: Primeiro, precisamos criar um modelo 3D do flange e seus componentes conectados usando um software CAD (Computer-Aided Design). O modelo deve incluir todos os detalhes, como furos, ranhuras e chanfros.
- Geração de malha: Depois que o modelo é criado, nós o dividimos em pequenos elementos usando um algoritmo de malha. A qualidade da malha pode ter um impacto significativo na precisão dos resultados, por isso é importante escolher o tamanho e o tipo de elemento corretos.
- Definição de Materiais: Definimos as propriedades do material do flange, como módulo de Young, índice de Poisson e limite de escoamento. Essas propriedades são usadas para calcular como o material responderá às forças aplicadas.
- Condições Limite e Carregamento: Aplicamos as condições de contorno apropriadas, como suportes fixos e restrições de simetria, para simular a situação do mundo real. Em seguida, aplicamos as condições de carregamento, como pressão, temperatura e forças externas.
- Análise e Resultados: Por fim, executamos a simulação FEA e analisamos os resultados. O software calculará a distribuição de tensão no flange e fornecerá visualizações, como gráficos e gráficos de contorno de tensão.
Usando FEA, podemos obter uma compreensão mais precisa e detalhada da tensão do flange, especialmente para geometrias e condições de carregamento complexas.
Fatores que afetam a tensão do flange
Existem vários fatores que podem afetar a tensão do flange e é importante considerá-los ao calcular a tensão:
- Propriedades dos materiais: Diferentes materiais têm diferentes resistências e rigidez. Por exemplo, um flange de aço terá maior resistência do que um flange de alumínio. Portanto, a seleção do material pode impactar significativamente a capacidade do flange de suportar tensões.
- Geometria do Flange: A forma e o tamanho do flange também desempenham um papel crucial. Um flange mais grosso geralmente será capaz de suportar mais tensões do que um mais fino. Além disso, recursos como furos para parafusos, juntas e cubos podem afetar a distribuição de tensão no flange.
- Condições Operacionais: A pressão interna, a temperatura e a vazão do fluido ou gás dentro do tubo podem aumentar a tensão do flange. Pressões e temperaturas mais altas resultarão em maior tensão no flange.
- Instalação e Montagem: A instalação e montagem inadequadas de flanges também podem levar ao aumento da tensão. Por exemplo, se os parafusos não forem apertados uniformemente, isso pode causar distribuição desigual de tensão no flange, levando à falha prematura.
Conclusão
O cálculo da tensão do flange é uma parte essencial do projeto e seleção do flange. Ao compreender os tipos de tensão, utilizar os métodos de cálculo apropriados e considerar os fatores que afetam a tensão, podemos garantir que os nossos flanges podem suportar as forças a que serão submetidos. Esteja você no mercado em busca de umFlange BOV de admissão,Flanges de banda V separadas, ouFlange MAF de titânio do sensor de fluxo de ar, podemos ajudá-lo a encontrar a solução certa para suas necessidades.
Se você procura flanges de alta qualidade e precisa de ajuda com cálculos de tensão ou seleção de flanges, não hesite em entrar em contato. Estamos aqui para ajudá-lo a fazer as melhores escolhas para seus projetos e garantir que seus sistemas operem com segurança e eficiência. Vamos bater um papo e ver como podemos trabalhar juntos!
Referências
- Código ASME para caldeiras e vasos de pressão, Seção VIII, Divisão 1
- Projeto de engenharia mecânica de Shigley, por Richard G. Budynas e J. Keith Nisbett
- Análise de Elementos Finitos: Teoria e Aplicação com ANSYS, por David S. Moaveni
